Fare e Rifare intonaci su murature in tufo, è una scelta!


Prescrivere ed impiegare malte per risanamenti di murature in tufo che durino nel tempo, implica un ragionamento semplice ma di fondamentale importanza.

E’ necessario impiegare malte idrauliche con leganti esclusivamente derivati dalla cottura di calcare puro a temperature inferiori ai 900/1000 °C

Questo apparentemente superfluo “vezzo” tecnico, rappresenta da sempre l’unica garanzia possibile per raggiungere nel cantiere di Restauro, un sufficiente livello di compatibilità tra gli intonaci a farsi e i supporti in tufo giallo o grigio Campano.

puzzle2

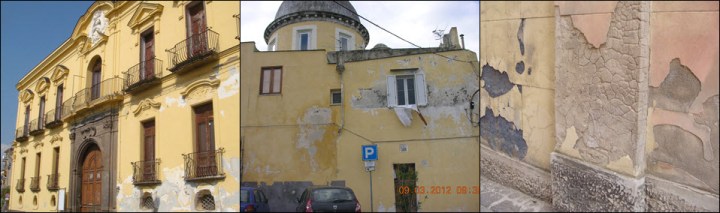

 Danni su paramenti in tufo

E’ oramai consolidata la tesi per cui l’impiego di qualsiasi prodotto cementizio applicato su muratura, risulti essere un connubio dannoso per incompatibilità fisica, chimica e meccanica.

Anche per le calci idrauliche naturali NHL (Natural Hydraulic Lime) normate in Europa dal 2002, sussistono problemi di compatibilità con i nostri supporti in tufo, certamente peggiorate dalla “libertà” di produzione che la norma assegna a questa categoria di prodotti.

E’ un dato di fatto che chi produce e confeziona prodotti a base di questi leganti non sia assolutamente obbligato a comunicare se in quel prodotto abbia aggiunto del cemento bianco per “tagliare” il legante NHL.

crotona

Ergo, l’acronimo “NHL” sembra abbia recentemente perso il suo fascino, risultando addirittura “sconveniente” dal punto di vista mediatico, tanto che alcune multinazionali del settore lo hanno eliminato negli ultimi messaggi promozionali.

Nello studio del CNR “Spazio tecnologico della ricerca, ricognizione delle tecnologie per il Patrimonio Culturale”, Pietro Vigato nel capitolo malte a calce sugli sviluppi previsti scrive; ”Messa a punto di malte idrauliche a base di calce e componenti reattivi”.

07-02-2015 14-09-35

Ci si orienta quindi, e finalmente, verso procedure antiche che personalmente sostengo da quasi 20 anni

Una malta da Restauro non va preferita (e prescritta) per un accattivante slogan pubblicitario, per il fascino del nome commerciale, per la capillare presenza nei magazzini delle rivendite o solo perchè il MastoPeppe di turno (cha ha tanta ma tanta esperienza) calorosamente c’è la consiglia.

25-01-2017-19-10-53

La scelta della malta andrebbe invece ragionata da parte del prescrittore e della DDLL sulla composizione materica e sulla tipologia di legante impiegato in produzione, verificandone praticamente la compatibilità con i supporti a cui viene destinata.

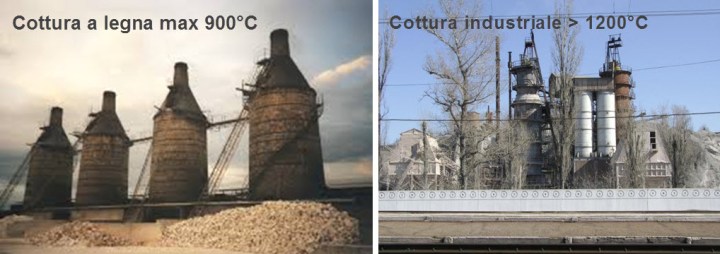

La cottura di un calcare puro (esente da argilla) a temperature inferiori ai 900/1000 °C in “calchera” tradizionale a legna, miscelato a secco con pozzolana reattiva, zeolite, di estrema finezza (20 micron) è l’unico presupposto utile a garantire la totale compatibilità e l’estrema durabilità negli interventi da eseguirsi su di murature in tufo.

02-02-2015 18-15-18

Con temperature di cottura fino a 1250°C, riferite a forni industriali ad elevata produzione, si verificano una serie di complessi processi chimici, potenzialmente dannosi al successivo vincolo malta / muratura di supporto.

Tra questi la reazione del CaO con silice, allumina e ossido di ferro con formazione di silicati, alluminati e ferriti di calcio (soprattutto silicato bicalcico, e, in minor quantità, alluminato tricalcico), elementi chimici pericolosi come l’alluminati tricalcici e la belite o silicato bicalcico, che alla lunga possono generare degradi per reattività salina.

Inoltre, in presenza d’acqua, i composti argillosi, entrando in contatto con la vecchia calce, generano, per reazione chimica, due sali complessi come la thaumasite e la ettringite, che a temperature inferiori ai 15 C°, sono in grado di determinare dirompenti azioni espansive nel supporto murario.

25-01-2017-19-12-53

Senza addentrarci oltre in argomentazioni chimiche, posso sintetizzare che questi composti generano un comportamento negativo in termini di reattività salina e divengono potenzialmente dannosi nei confronti degli elementi costituenti le murature.

Applicate su di superfici “delicate” come il tufo giallo (o grigio) Campano, questi aspetti amplificano il possibile degrado delle calci NHL, derivate da cottura di marne impure ad alto contenuto di argilla cotta a alte temperature.

Le calci definite NHL sono infatti leganti idraulici “finiti” (cioè essi non necessitano assolutamente di altri componenti reologicamente attivi per divenire idraulici) che risultano strettamente imparentati con i cementi.

Sono infatti identici i componenti di partenza (calcare di argilla e silice) mentre la principale differenza tra calci NHL e cemento, oltre ad alcune aggiunte come il gesso unito al cemento in fase di produzione come regolatore di presa, sono proprio le temperature di cottura, fino a 1250°C (ma sarà poi questo il limite ?) per le prime e fino a 1500°C per i secondi.

IMG01658-20110615-1116

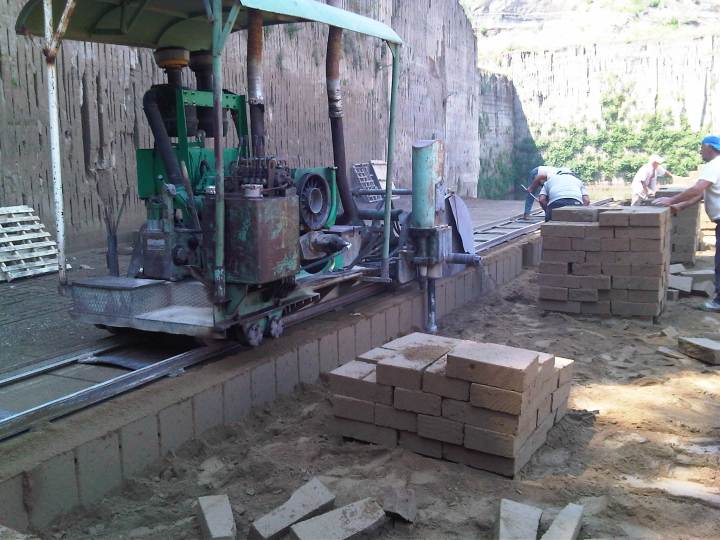

Taglio dei conci in cava

Inoltre il residuo di calce libera, tra il 5 e il 15% nelle calci NHL, crea “acidi deboli”, formazioni di “gessi” e ettringite tra solfati e alluminati tricalcici.

Riassumendo l’ideale sarebbe sostituire l’inutile frase da capitolato che recita “malta a base calce” con una più efficace ed utile “risanamento di murature in tufo da realizzarsi con malte, boiacche, intonaci, finiture e rasanti idraulici completamente esenti da cementi bianchi e grigi, argille e leganti NHL”

Nella mia continua ricerca e selezione di prodotti ed aziende affini a queste argomentazioni, spicca su tutte la Calchera San Giorgio di Grigno (TN).

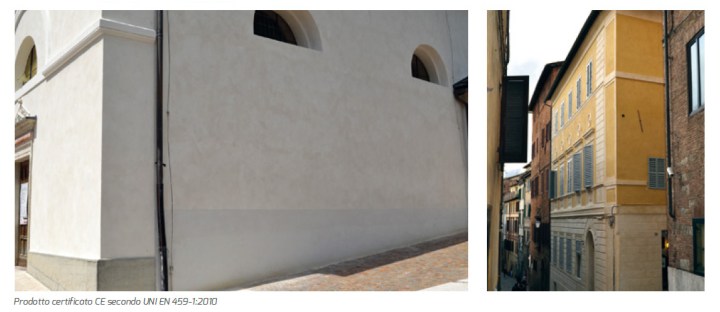

logo-verticale-alta-ris appdeu2

Il Centro di Ricerca e Formulazione Calchèra San Giorgio, studia e produce materiali per il restauro di edifici di interesse storico e culturale, secondo le richieste progettuali, utilizzando materie prime pure e naturali, in aderenza con quanto richiesto dalla Tradizione e dalla Regola dell’Arte.

I materiali del Centro di Ricerca e Formulazione, quindi, sono tutti espressamente studiati e formulati per il cantiere cui sono destinati.

Servizi

Il Centro di Ricerca e Formulazione Calchèra San Giorgio, mette a disposizione della propria clientela un agile servizio di indagine nei cantieri di restauro.

Tali indagini sono seguite da dettagliate relazioni che pongono i progettisti nella condizione di considerare le più utili strategie di approccio al restauro, conoscendo a priori quali dovranno essere i materiali più affini e compatibili con l’opera destinata alle cure del restauro stesso.

  • Consulenza alla progettazione

    Affianchiamo architetti, restauratori ed artigiani impegnati in opere di restauro di edifici storici, monumenti, superfici decorate ed affreschi. Per la formulazione su progetto di materiali affini e compatibili con l’opera di restauro e l’individuazione dei cicli di lavorazione più adatti al vostro cantiere.

  • Assistenza al cantiere

    Affianchiamo architetti, restauratori ed artigiani impegnati in opere di restauro di edifici storici, monumenti, superfici decorate ed affreschi attraverso un’attenta assistenza al cantiere, finalizzata al massimo connubio tra progetto ed esecuzione dell’opera di restauro. I nostri tecnici assistono pertanto sia la Direzione di cantiere che l’impresa di restauro per offrire un’accurata risposta alle istanze progettuali in opera.

  • Prove di laboratorio

    Conduciamo analisi conoscitive, indagini preliminari e prove di laboratorio utilizzando metodiche appropriate e protocolli d’analisi aggiornati, in accordo con le normative UNI vigenti, attraverso una rete di laboratori autorizzati ed Università.

Grazie ai professionisti qualificati che distinguono la nostra azienda, siamo in grado di offrire in ogni momento, assistenza tecnica, dalla progettazione in studio, all’applicazione esterna.

Per assistenza tecnica inviaci una email a: lancellotti@edilan.it

Calce Pozzolanica “Pantheon”

Il Centro di Produzione Calchèra San Giorgio è incentrato sulla scoperta della possibilità di riprodurre la malta che ancor oggi struttura il Pantheon in Roma.

Si tratta di un legante idraulico, composto a freddo, (definito FL5.0, secondo la normativa UNI EN 459-1/2010) , ottenuto dalla mistione di calce idrata in polvere, ad alto titolo di idrato di calcio (98%), calcinata a bassa temperatura (850 °C) e appropriatamente selezionata; ad essa calce è aggiunta la ponderata frazione pozzolanica costituita da pozzolane naturali zeolitiche, rafforzate da composti caolinitici (2SA) micronizzati.

calchera san giorgio calce pantheon

Benefici

La Calce Pozzolanica “Pantheon”, che delle malte romane ha le stesse caratteristiche, è la sintesi di tutti i leganti descritti nei documenti d’archivio, dalla letteratura classica alla più recente manualistica ottocentesca.

Essa è perfettamente compatibile con il restauro delle strutture storiche d’ogni tempo.

  • Con la Calce Pozzolanica “Pantheon” il restauratore professionista può disporre di:
  • Boiacche da consolidamento di caratteristiche diverse;
  • Boiacche leggere per il re-incollaggio degli intonaci decorsi;
  • Maltine dal color naturale per il ripristino di lacune;
  • Malte di allettamento e fugatura d’ogni tipo e tradizione applicativa;
  • Intonaci anti-sale;
  • Intonaci deumidificanti;
  • Tonachini d’ogni aspetto e cultura legata al territorio;
  • Stucchi di vario colore naturale per il recupero della pietra;
  • E qualsiasi altro materiale sia richiesto per il compimento di qualsiasi opera si voglia condurre “a Regola d’Arte”.

Tutti i materiali composti con la Calce Pozzolanica “Pantheon” sono liberi da solfati, non contengono alcuna forma di clinker, né materiali impropri che non siano suggeriti dalle regole della tradizione. Dopo il processo di presa essi mostrano di essere privi di calce libera e rivelano una straordinaria resistenza all’aggressione chimica e all’oltraggio del tempo.

Bollettino6_calcara_Layout1_Layout 1 Bollettino5_belmonte_Layout1_Layout 1 Bollettino4_PiacDuomo_Layout1_Layout 1 Bollettino3_Regola_Layout1_Layout 1 Bollettino2_RivaLayout1_Layout 1 BollettinoPantheon1_Layout 1

Sabbie Pozzolaniche

Leganti

  1. Leganti aerei di estrema purezza;
  2. leganti idraulici naturali ottenuti da marne calcinate a bassa temperatura;
  3. leganti idraulici ottenuti per miscelazione a freddo fra calci aeree e pozzolane selezionate.

Sabbie

  1. Sabbie silicee di fiume e di campo, lavate, purificate e selezionate, specifiche di aree di prelievo ed approvvigionamento storico;
  2. sabbie carbonatiche di frantoio;
  3. sabbie ottenute dalla frantumazione di marmi pregiati dal colore naturale.

Pozzolane

Qui sotto alcune pozzolane di varia origine, finezza ed energia:

  1. Trass, Germania
  2. Caolino calcinato della Tolfa, Civitavecchia
  3. Tivoli, Roma
  4. San Paolo, Roma
  5. Lunghezza, Roma
  6. Sacrofano, Roma
  7. Salone, Roma
  8. La zeolitica di Nola, Napoli
  9. Pozzuoli, Napoli
  10. Bacoli, Napoli
  11. Montefiascone, Bolsena
  12. Monte Paternò, Sicilia
  13. Ghiara, Catania
  14. Santorino, Mar Egeo
  15. Pietra di Osiola, Piacenza

I lettori di questo sito, interessati alla letteratura di supporto alla loro ricerca, potranno accedere alla nostra biblioteca storica ed alle dispense dei corsi, cliccando su Biblioteca, dalla quale potranno scaricare, gratuitamente, tutta la documentazione desiderata.

Finiture

finiture di pregio calchera pantheon

CALCE POZZOLANICA
PANTHEON

Le finiture di Calce Pozzolanica Pantheon sono la riproduzione di quei manufatti storici applicati sulle murature, che hanno avuto sin dal lontano passato funzione protettiva e decorativa. Composte dalla miscelazione a freddo di calce aerea selezionata ad alto titolo d’idrato di calcio, pozzolane naturali micronizzate, miste ad aggregati naturali di diverso colore e granulometria, assicurano alta resistenza alle aggressioni alcaline, assenza di sali idrosolubili, calce libera né alcuna forma di clinker.

VANTAGGI

  • Elevata traspirabilità evitando quindi fenomeni di condensazione.
  • Naturale difesa dalla formazione di muffe e batteri.
  • Perfettamente compatibili con le strutture storiche d’ogni tempo.
  • Prodotti nel rispetto dell’ambiente e per il benessere abitativo.

MATERIE PRIME

  • Calce aerea ad alto titolo d’idrato di calcio.
  • Pozzolane storiche naturali.
  • Sabbie silicee o carbonatiche come da documentazione d’archivio.
  • Sabbie di fiume.
  • Polveri di pietra di vari colori.
  • Cocciopesto.
  • Pomice.
  • Fibra di canapulo.
  • Ghiaiette di varia pezzatura e colore.
finiture calchera pantheon

CALCE POZZOLANICA
PANTHEON

Finiture composte da Grassello di Calce di primissima qualità, ottenuto dalla calcinazione, a bassa temperatura (850-900°C circa), di calcari puri, rigorosamente selezionati.

finiture calchera tinteggio a calce
finiture calchera grassello calce

Le malte Calchèra San Giorgio a calce aerea e pozzolana reattiva hanno identiche modalità applicative e costi equiparabili ad alcune calci NHL.

La calce aerea utilizzata dalla Calchèra San Giorgio, deriva da calcare puro (carbonato di calcio) e non da marne impure da argilla come per le NHL, quindi calcare (rocce sedimentarie costituite quasi esclusivamente da calcite – carbonato di calcio) e non Marne (rocce di colore variabile stratificate e spesso scagliose con una percentuale preponderante di argilla).

puzzle marne

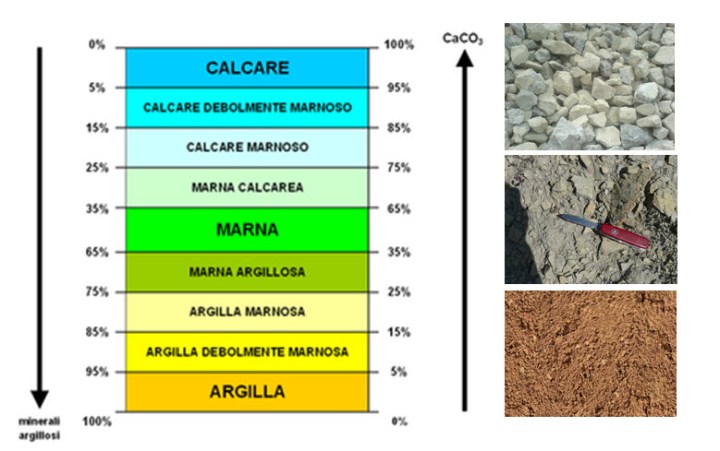

Termini di passaggio tra calcare puro (100% di carbonato di calcio) e argilla (100% di minerali argillosi), le marne si trovano tra il 35% e il 65% di minerali argillosi.

L’impurità argillosa, responsabile della scarsa purezza, è causa dei rischiosi componenti chimici che si formano nelle calci NHL.

In buona sostanza, anche non credendo alle teorie esposte, si potrebbe dire “…ma allora perché rischiare con le NHL se abbiamo a disposizione malte pozzolaniche premiscelate in sacco?”.

Altro aspetto importante è quello storico filologico, particolarmente sentito per noi Campani, che con la straordinaria Pozzolana vulcanica abbiamo insegnato a fare intonaci in tutta Europa.

DSC02765

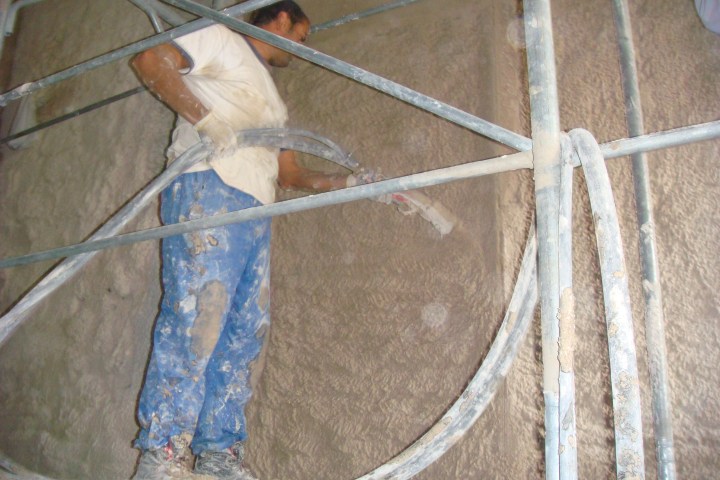

Produttività massima con applicazione a spruzzo per le malte a calce e pozzolana

Siamo o non siamo l’unica regione del pianeta, ad avere ancora visibili e visitabili due “eccezionali” esempi di durabilità bimillenaria di questo straordinario legante, come Pompei ed Ercolano?

1888911_10152320572816151_372664922_o

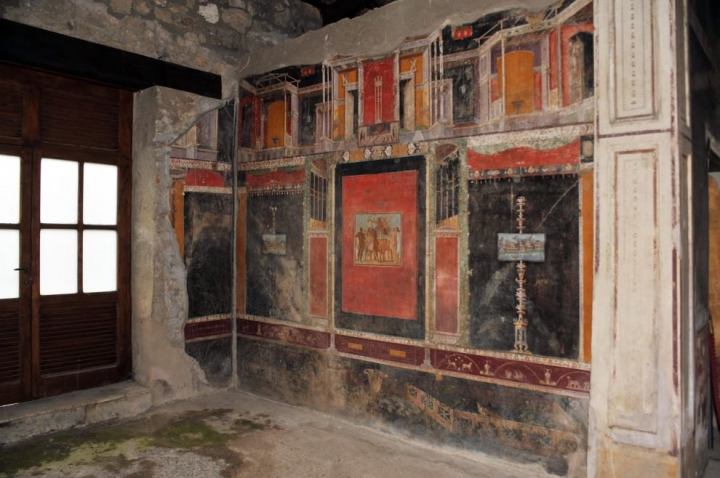

Scavi Pompei- intonaco che da oltre 2000 anni esibisce solidità e bellezza

Questo straordinario intonaco affrescato, è stato realizzato con calce e pozzolana in 6/7 strati tra rinzaffi, arricci, arenati, intonaci, con spessori ridotti a circa la metà dello strato precedente, per uno spessore totale > 8 cm, e finitura eseguita in  3 strati di marmorato (grassello e polvere di marmo) applicati fresco su fresco battuti, levigati e tinteggiati in  affresco con velature al latte di calce e terre.

Anche le meravigliose ville neoclassiche costruite da architetti che rappresentano il nostro vanto costruttivo come Vanvitelli, Fuga, Sanfelice, Vaccaro e Gioffredo, furono edificate con malte di calce cotta a legna e pozzolana reattiva.

elbeouf

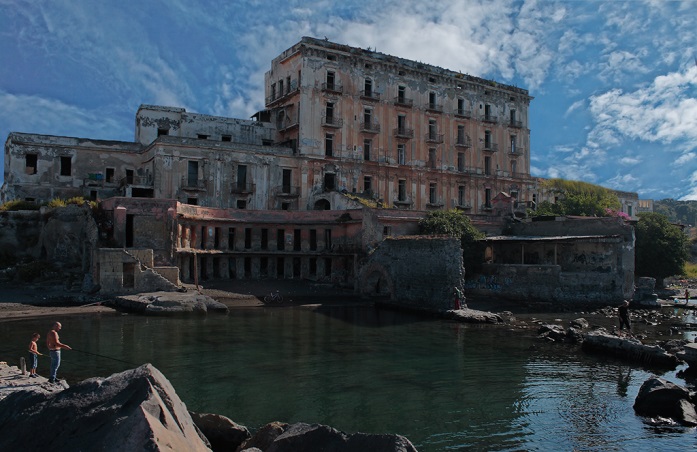

La meravigliosa villa d’Elboeuf a Portici palazzo settecentesco prima in ordine cronologico, delle 122 ville vesuviane del Miglio d’oro

Ma allora perché commettiamo oggi l’errore di prescrivere ancora cementi e/o calci NHL?

Oggi gli interventi di recupero su edifici esistenti corrispondono a circa sette volte gli interventi eseguiti per costruzioni nuove.

Esaminando il risanamento di intonaci negli edifici storici in tufo giallo/grigio Napoletano, materiale da costruzione per eccellenza dell’edilizia storica Campana, si nota il contrasto tra la corretta teoria e la imperfetta applicazione quotidiana.

La totale incompatibilità tra il tufo ed il cemento grigio e bianco, viene visibilmente confermata dai prematuri degradi comparsi nella gran parte dei restauri realizzati in Provincia di Napoli negli ultimi decenni nei quali sia stato in qualche modo impiegato un materiale o una miscela a base di cemento.

CIMG0021

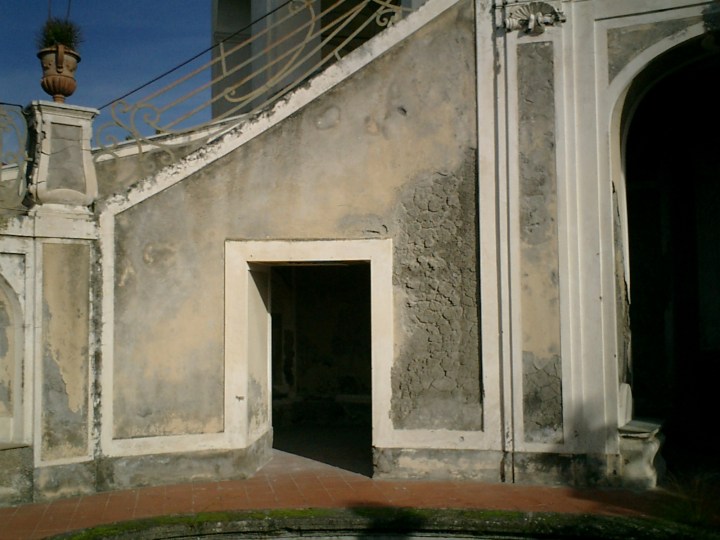

Interventi errati con prodotti cementizi presso villa Campolieto ad Ercolano

Ciononostante la tariffa prezzi della Regione Campania presenta, anche nell’ultima nell’edizione del 2014, centinaia di voci di capitolato rispondenti alle norme attuative di prodotti cementizi.

Di conseguenza la maggior parte dei progettisti Campani continua ad avvalersi ed utilizzare queste indicazioni, per i propri progetti.

Come dire che il problema dei danni creati dall’incompatibilità tufo/cemento, non solo viene completamente ignorato dalla legiferazione tecnica, ma si rigenera automaticamente ed all’infinito.

Alcune di queste voci, evidentemente non idonee all’utilizzo specifico, sono addirittura inserite nel settore “R” della tariffa, cioè quel settore che dovrebbe essere riservato esclusivamente al restauro murario, dove invece è possibile trovare proposte completamente fuori luogo, come:

R 05.60.40

“…risanamento di pareti umide con cemento speciale……

R.05.60.10

“….rete metallica porta intonaco….”

R.05.60.110

“….regolarizzazione di superfici con malta bastarda….”

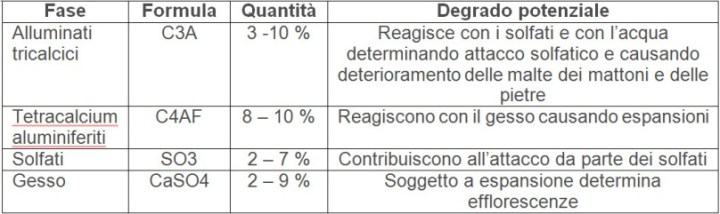

tabella 1

L’incompatibilità tra tufo/cemento è provocata soprattutto dalla presenza di componenti potenzialmente pericolosi

Le malte cementizie presentano moduli elastici molto più elevati dei supporti in muratura, in particolare del tufo giallo campano, oltre un significativo ritiro igrometrico in fase di maturazione.

Nella pratica questi aspetti si traducono in quadri fessurativi a “ragnatela”, davanti i quali sarà poi insensato oltre che inutile domandarsi come mai non ha funzionato la prescrizione copiata e incollata dalla tariffa, (oppure perché non ha funzionato il prezioso consiglio di MastroPeppe di cui sopra).

Sarebbe il caso di porsi in anticipo questo tipo di quesiti, magari nella fase di analisi preliminare e progettazione, facendosi coadiuvare nel progetto di restauro, da un tecnologo specializzato

edilan

Purtroppo la scarsa attenzione al problema da parte del tecnico incaricato e l’assenza di una specifica normativa di riferimento, determina la continua e ripetuta dannosa presenza del cemento e/o dei prodotti a base cementizia, nella quasi totalità dei cantieri di restauro.

Questa irregolarità procedurale, amplificata dalla corsa al ribasso dei costi d’esecuzione da parte delle imprese appaltatrici, provoca annualmente spaventosi danni economici, oltre a mortificare e devastare l’estetica e la funzionalità del patrimonio architettonico nelle nostre città.

Sarebbe quindi auspicabile assistere quanto prima alla nascita di una regolamentazione specifica, che proibisca categoricamente l’uso di cementi bianchi e grigi su qualsiasi fabbrica muraria ed in particolare in presenza di quelle magnifiche e delicate in tufo giallo/grigio Napoletano.

44

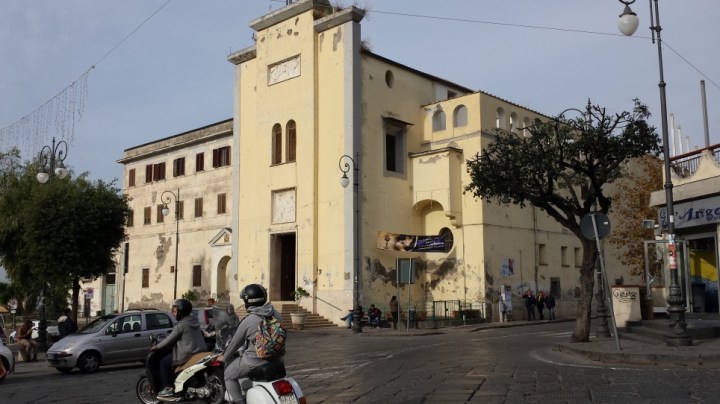

Risultati di un recente intervento di risanamento cementizio a Portici

“Vietato l’ingresso al cemento nei cantieri di restauro”, ecco il perentorio messaggio che dovrebbe essere recepito non solo dagli operatori edili ma anche, e soprattutto, dal mondo professionale ed accademico.

Da questi ultimi dovrebbero partire gli input per l’adozione delle nuove regole su materiali più rispettosi delle tradizioni e, come la storia e le opere antiche ci insegnano, in grado di generare risultati tecnicamente indiscutibili, (come le incredibili miscele idrauliche di calce e pozzolana- zeolite- che tuttora mostrano le loro eccezionali caratteristiche dopo millenni di esercizio).
